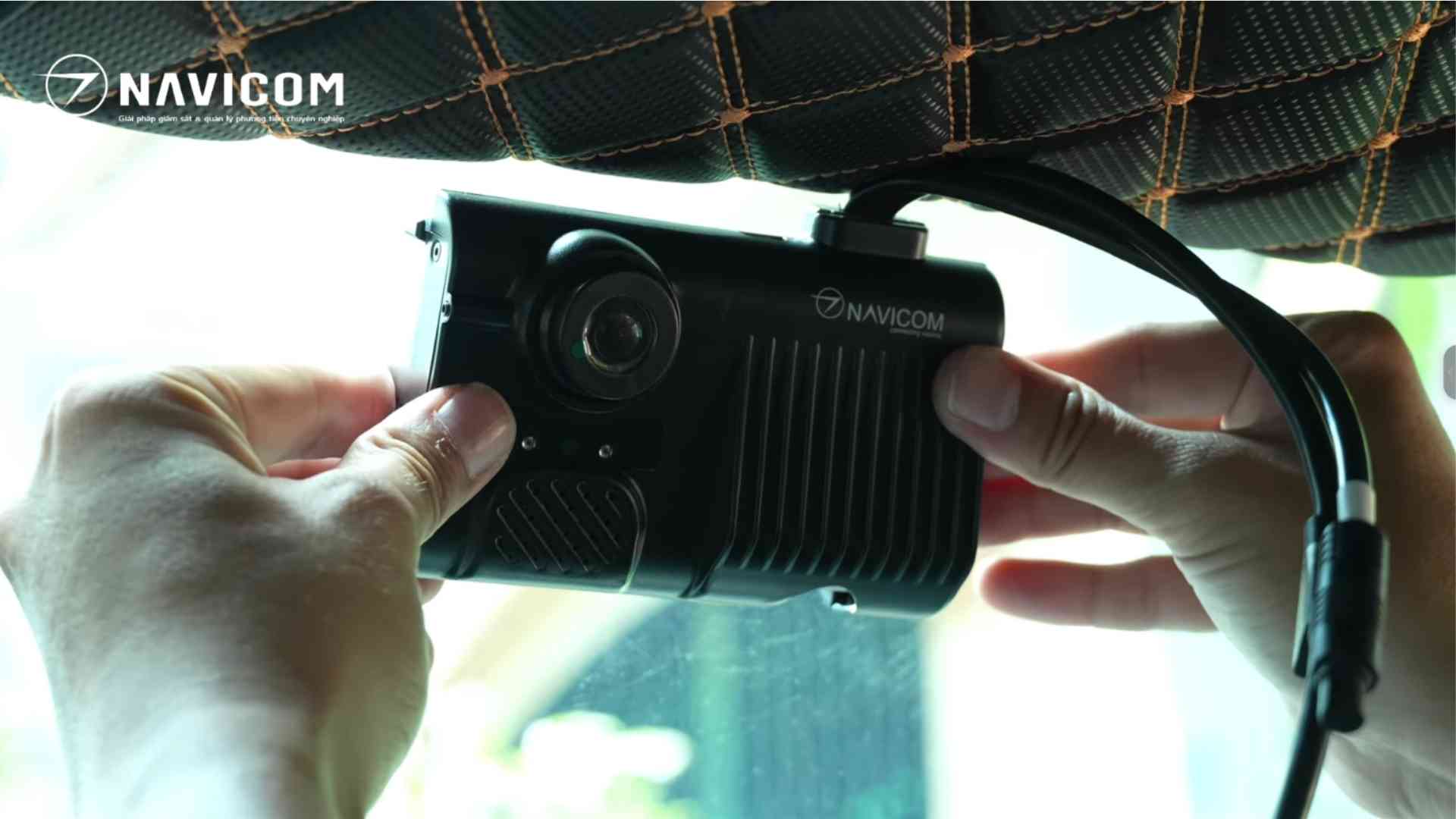

BƯỚC 1: XÁC ĐỊNH VỊ TRÍ & LẮP ĐẶT CAMERA TRƯỚC

- Vị trí: Chọn điểm chính giữa kính chắn gió (chính giữa cabin), cách trần xe khoảng 2 - 3 cm.

-Tác dụng: Đảm bảo hình ảnh thu về cân đối (cả trước xe và trong cabin) và không bị khuất tầm nhìn tài xế.

- Cố định: Dán trực tiếp chân đế kèm keo 3M chuyên dụng của NAVICOM J800S vào vị trí đã chọn.

BƯỚC 2: ĐI DÂY CẤP NGUỒN, GPS VÀ CÁP TÍN HIỆU CAMERA SAU

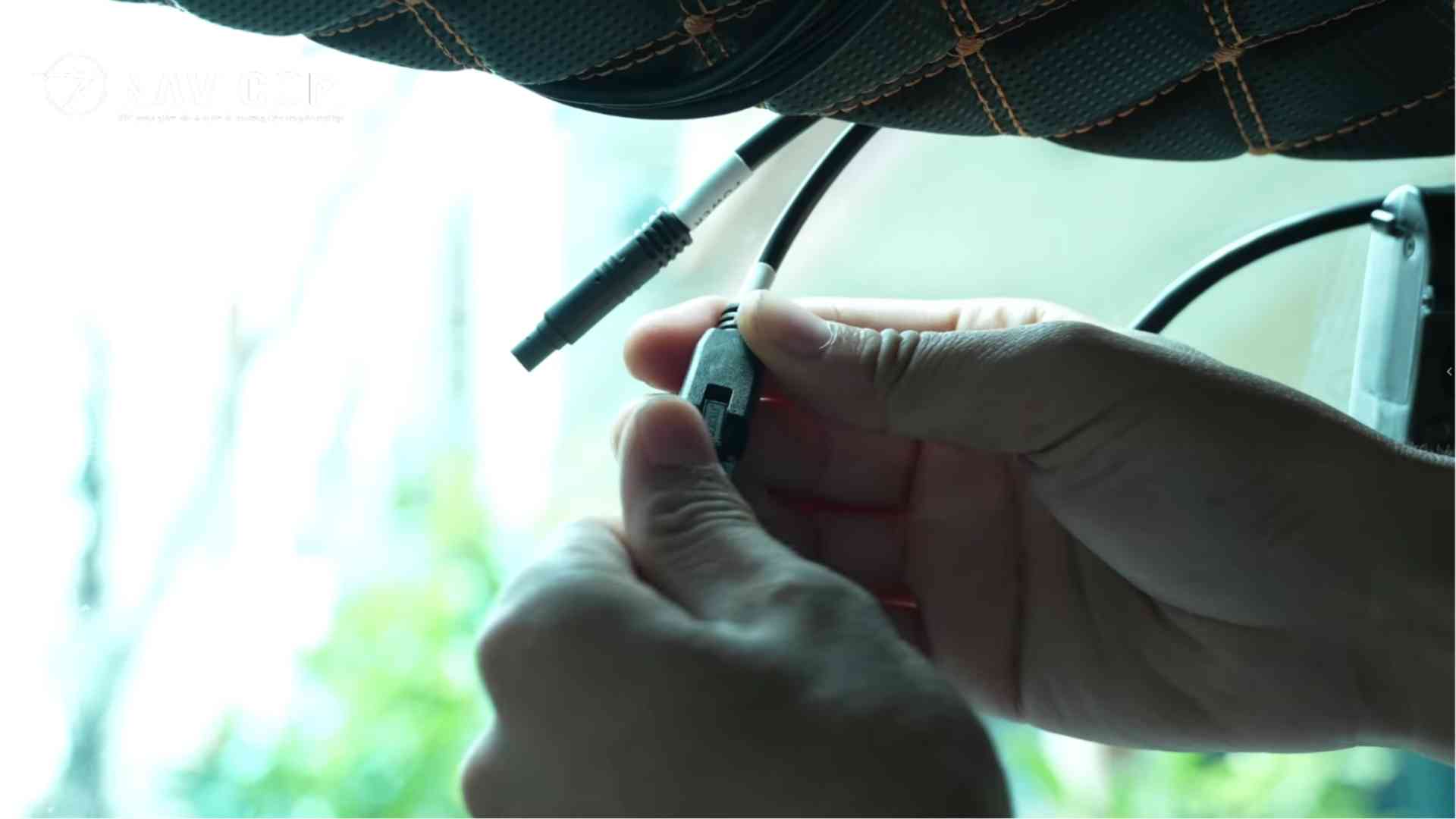

- Kết nối cụm nguồn: Cắm dây nguồn 3 dây, dây GPS và cáp tín hiệu camera sau vào bộ chia nguồn 2 cổng của NAVICOM J800S.

- Đi dây cụm trước: Cột gọn dây hướng lên trần xe. Sau đó, tháo ốp cột A (bên trái vô lăng), luồn dây nguồn và dây GPS vào trong cột A và đi dây xuống hộp cầu chì dưới taplo. Cuối cùng cố định bằng dây thít nhựa và lắp lại ốp cột A.

- Đi dây cụm sau: Tháo gioăng cao su cửa xe và đi dây cáp tín hiệu camera sau dọc theo trần xe về phía sau.

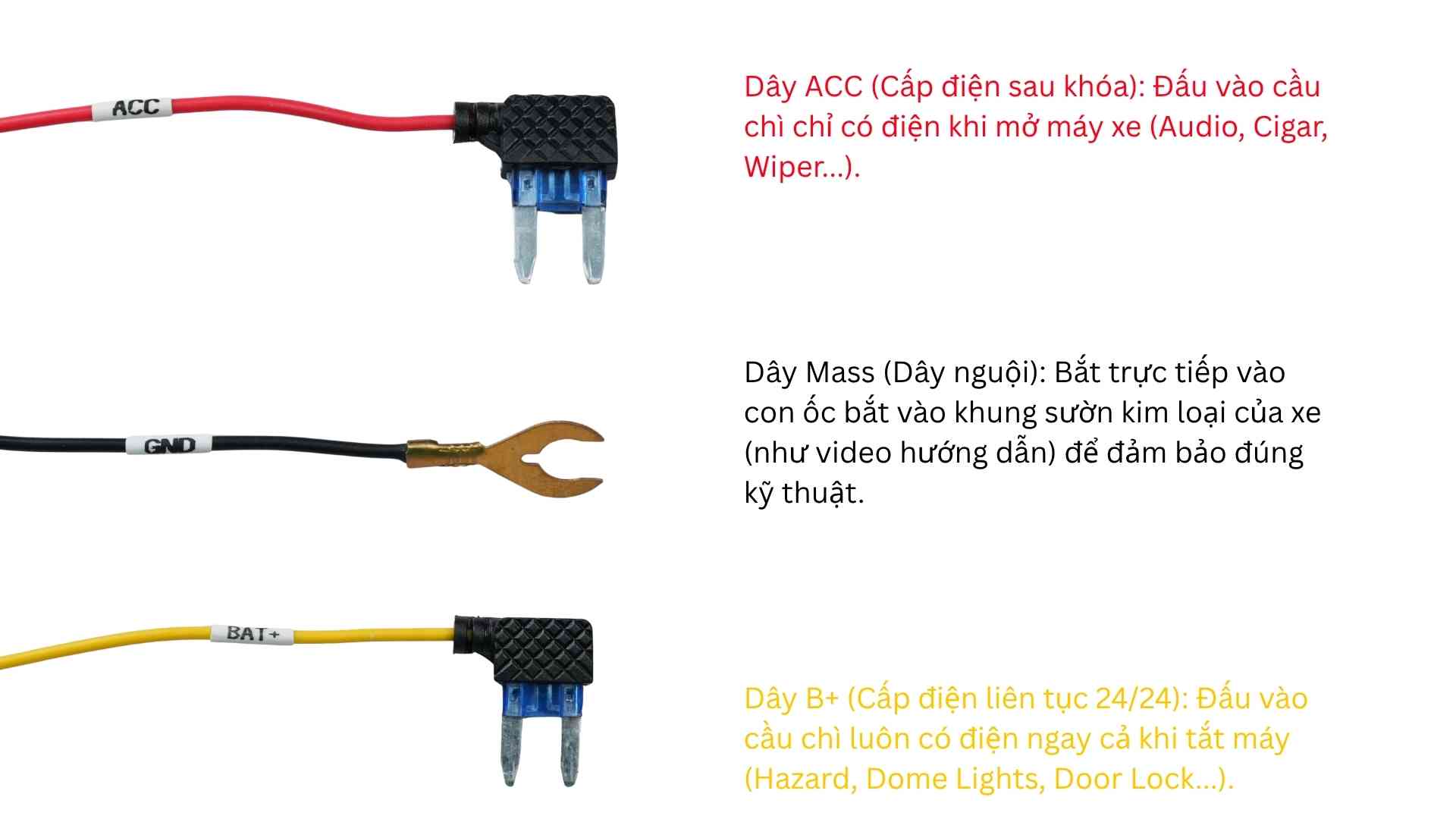

BƯỚC 3: ĐẤU NỐI BỘ NGUỒN 3 DÂY (HỘP CẦU CHÌ)

- Vị trí hộp cầu chì của VF3 nằm ở phía dưới vô lăng.

- Dây B+ (Cấp điện liên tục 24/24): Đấu vào cầu chì luôn có điện ngay cả khi tắt máy (Hazard, Dome Lights, Door Lock...).

+ Yêu cầu kỹ thuật: Đo bằng đồng hồ thấy luôn có điện và trị số lớn hơn hoặc bằng 15A. Sau đó tắt máy, rút chìa khóa để đấu nối an toàn.

- Dây ACC (Cấp điện sau khóa): Đấu vào cầu chì chỉ có điện khi mở máy xe (Audio, Cigar, Wiper...).

+ Yêu cầu kỹ thuật: Chỉ có điện khi bật khóa xe và trị số lớn hơn hoặc bằng 10A.

- Dây Mass (Dây nguội): Bắt trực tiếp vào con ốc bắt vào khung sườn kim loại của xe (như video hướng dẫn) để đảm bảo đúng kỹ thuật.

BƯỚC 4: KIỂM TRA LẠI TOÀN BỘ HỆ THỐNG

- Trạng thái đèn: Camera hoạt động đúng sẽ có đèn hiệu nhấp nháy (cả khi xe tắt hay mở máy).

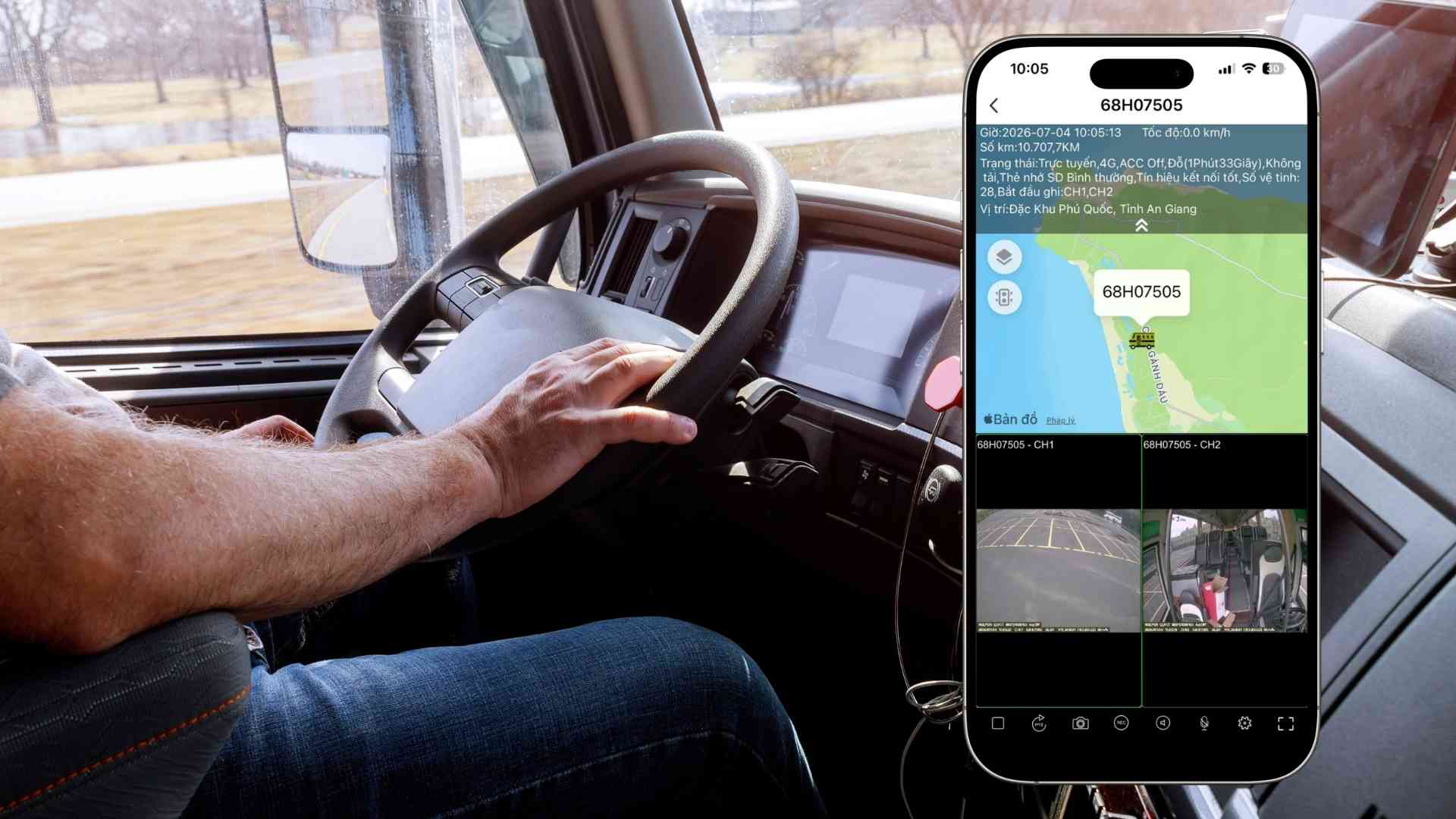

- Kiểm tra trên App: Đăng nhập tài khoản NAVICOM vào ứng dụng CMSV7. Nếu ứng dụng hiển thị rõ ràng, mượt mà cả 2 kênh camera, định vị GPS chuẩn, sai số không đáng kể thì quá trình lắp đặt thành công.
