HƯỚNG DẪN ĐẤU NỐI VÀ CÀI ĐẶT CHẾ ĐỘ CAMERA LÙI CHO ĐẦU GHI CỦA HỆ THỐNG CAMERA GIÁM SÁT Ô TÔ NAVICOM

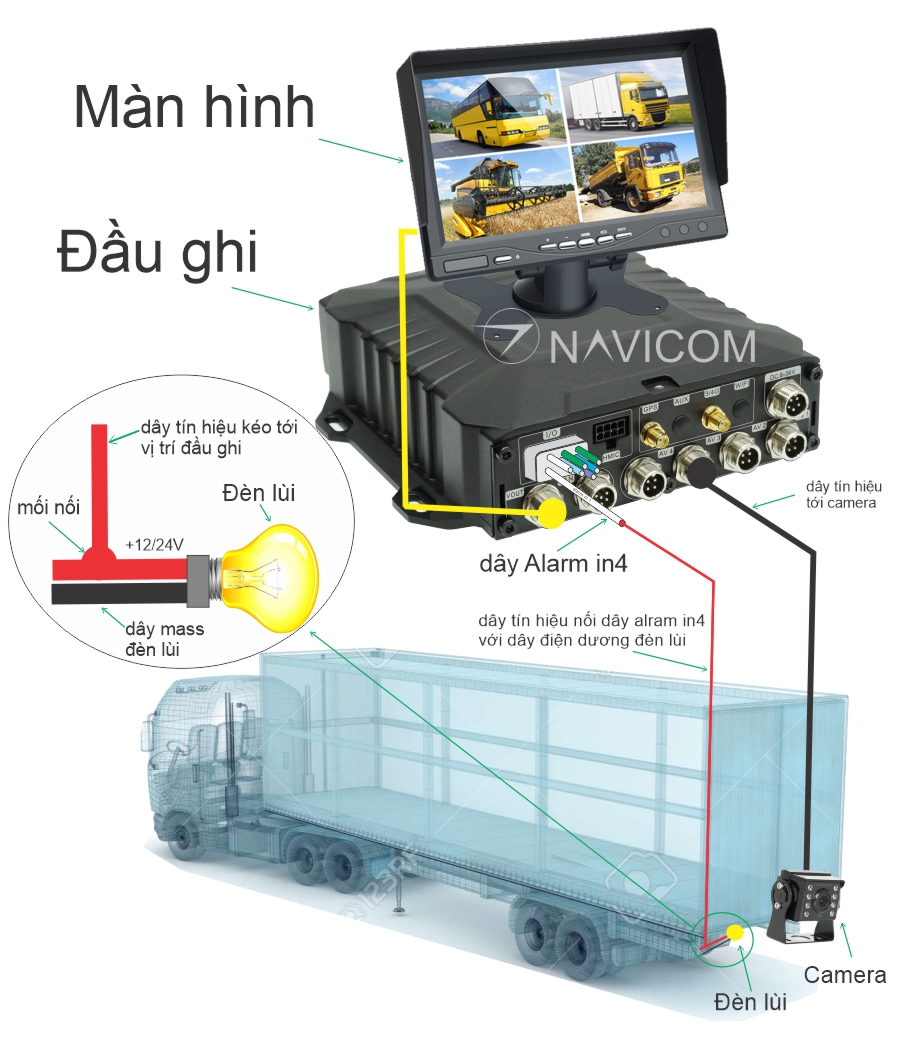

• Sơ đầu đấu nối: TẢI FILE PDF TẠI ĐÂY

1. Yêu cầu hệ thống gồm: Đầu ghi, màn hình, camera sau làm camera lùi

2. Thực hiện:

- Các bạn lắp đặt hệ thống như bình thường: đầu ghi đặt trong cabin, màn hình đặt trên mặt taplo trước ghế lái, một mắt camera phải đặt phía đuôi xe làm camera lùi

• Bước 1 - Xác định đèn lùi:

- Các bạn mở khóa điện ACCON(không cần phải nổ máy) => cài số lùi=> xem đèn nào phía sau sáng=> về số 0=> thấy đèn tắt thì đánh dấu đèn này lại

• Bước 2 - Tìm dây đèn lùi & kiểm tra:

- Mở hộp đèn hoặc lần theo đường ống dây điện sau đuôi xe tới vị trí của đèn lùi vừa đánh dấu, các bạn sẽ thấy dây điện nối với đèn lùi đó. Rồi lấy đồng hồ đo(hoặc bóng thử) để kiểm tra lại: mở khóa ACC & cài số lùi = có điện (đèn sáng) , về số 0 = không có điện (đèn tắt)

• Bước 3 - Nối dây Alarm In4 với dây điện dương đèn lùi

- Nối dây điện dương của đèn lùi vừa tìm được dẫn lên đến vị trí đặt đầu ghi => rồi nối với dây Alarm In4 trên Rắc I/O của đầu ghi.

Như vậy là cài đặt xong với mặc định là camera 4 (CH4) được sử dụng làm camera lùi. Nếu các bạn sử dụng kênh khác làm camera lùi hãy gọi số Hotilne 19009076 và nhấn phím 2 để được hỗ trợ cài đặt từ xa
