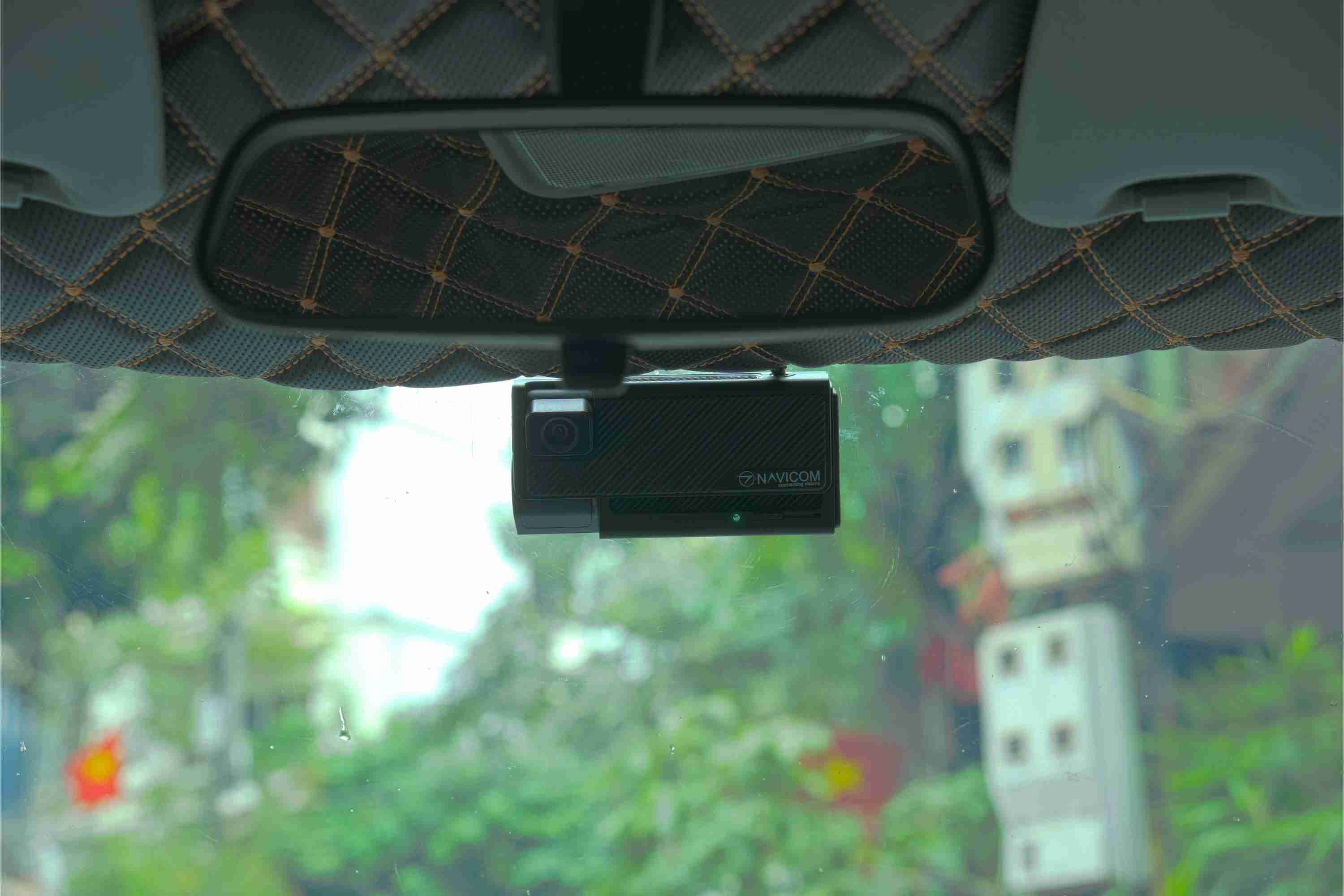

BƯỚC 1: XÁC ĐỊNH VỊ TRÍ & LẮP ĐẶT CAMERA TRƯỚC

- Vị trí: Chọn điểm chính giữa kính chắn gió (chính giữa cabin) để lắp đặt cụm camera trước của J247PRO4K 3CH, cách trần xe khoảng 2 - 3 cm.

- Tác dụng: Đảm bảo hình ảnh thu về cân đối (cả trước xe và trong cabin) và không bị khuất tầm nhìn tài xế.

- Cố định: Dán trực tiếp chân đế kèm keo 3M chuyên dụng vào vị trí đã chọn.

BƯỚC 2: ĐI DÂY CẤP NGUỒN, GPS VÀ CÁP TÍN HIỆU CAMERA SAU

- Kết nối cụm nguồn: Cắm dây nguồn 3 dây, dây GPS và cáp tín hiệu camera sau vào bộ chia nguồn 2 cổng của NAVICOM.

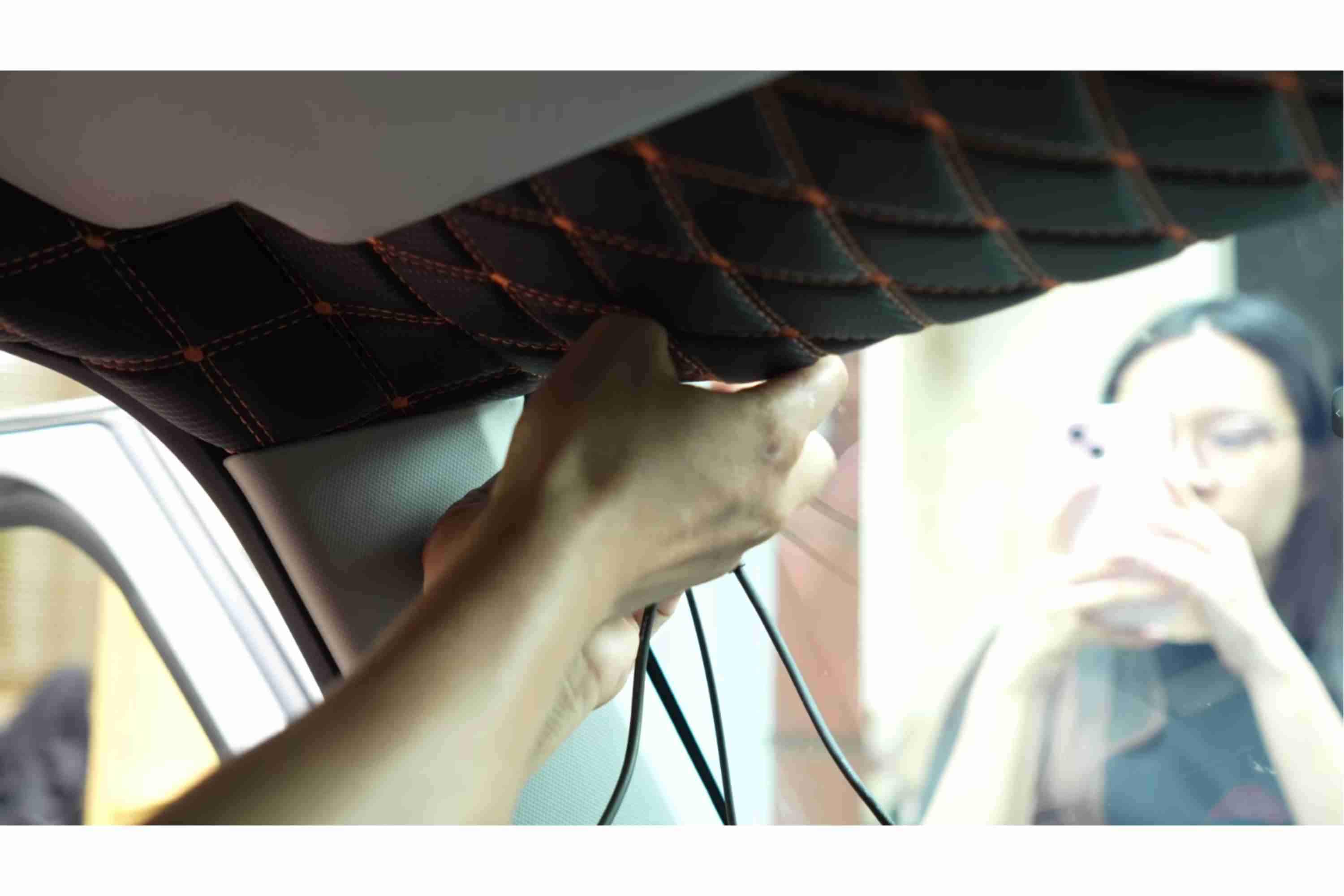

- Đi dây cụm trước: Cột gọn dây hướng lên trần xe. Sau đó, tháo ốp cột A (bên trái vô lăng), luồn dây nguồn và dây GPS vào trong cột A và đi dây xuống hộp cầu chì dưới tablo. Cuối cùng cố định bằng dây thít nhựa và lắp lại ốp cột A.

- Đi dây cụm sau: Tháo gioăng cao su cửa xe và đi dây cáp tín hiệu camera sau dọc theo trần xe về phía sau.

BƯỚC 3: ĐI DÂY VÀ LẮP ĐẶT CAMERA SAU

- Luồn dây cốp: Đi cáp tín hiệu dọc theo vỏ xe ra đến ống ruột gà ở đuôi xe. Dùng dây mồi khéo léo luồn cáp qua ống cao su ruột gà sau cốp xe để vào phần vỏ cốp.

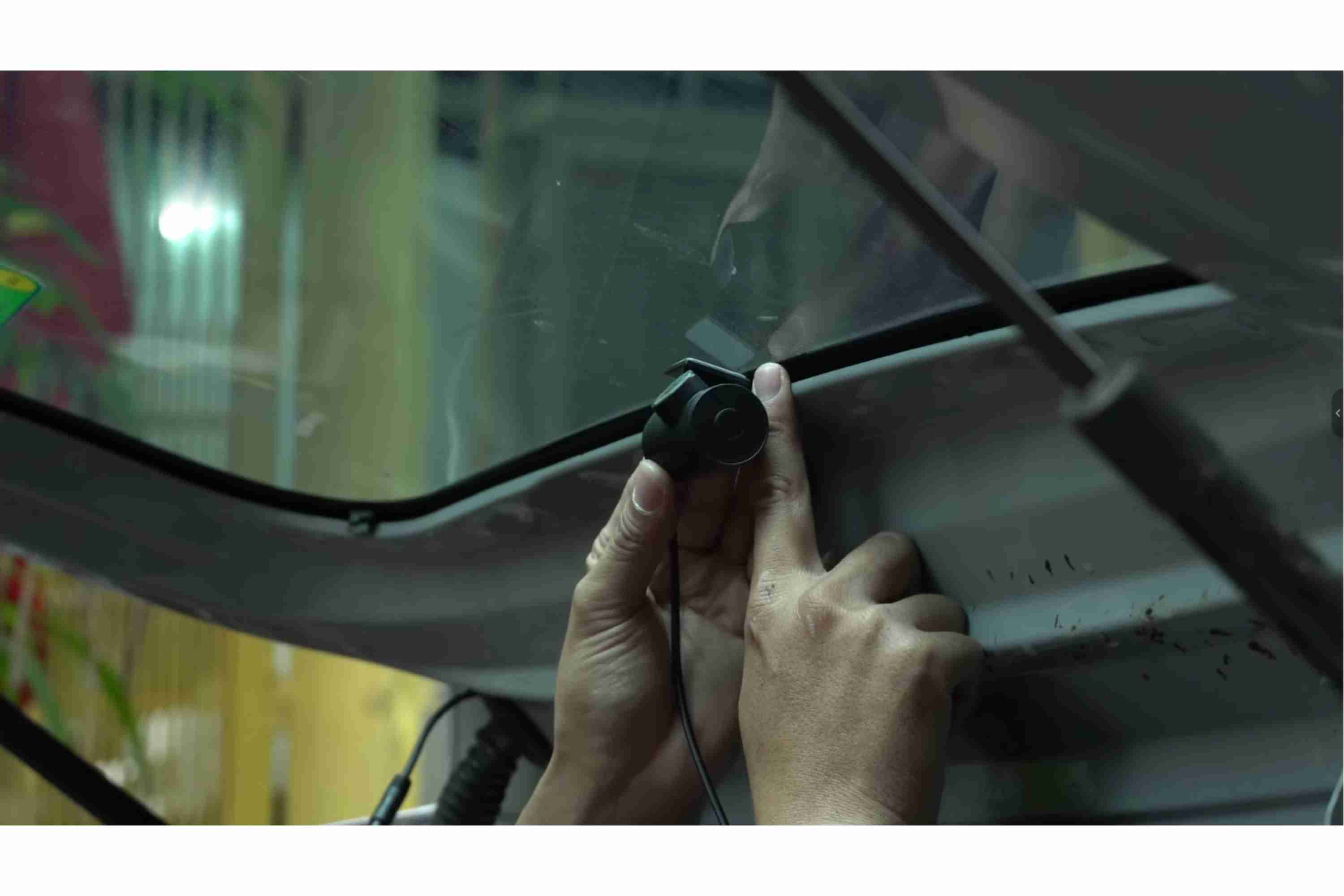

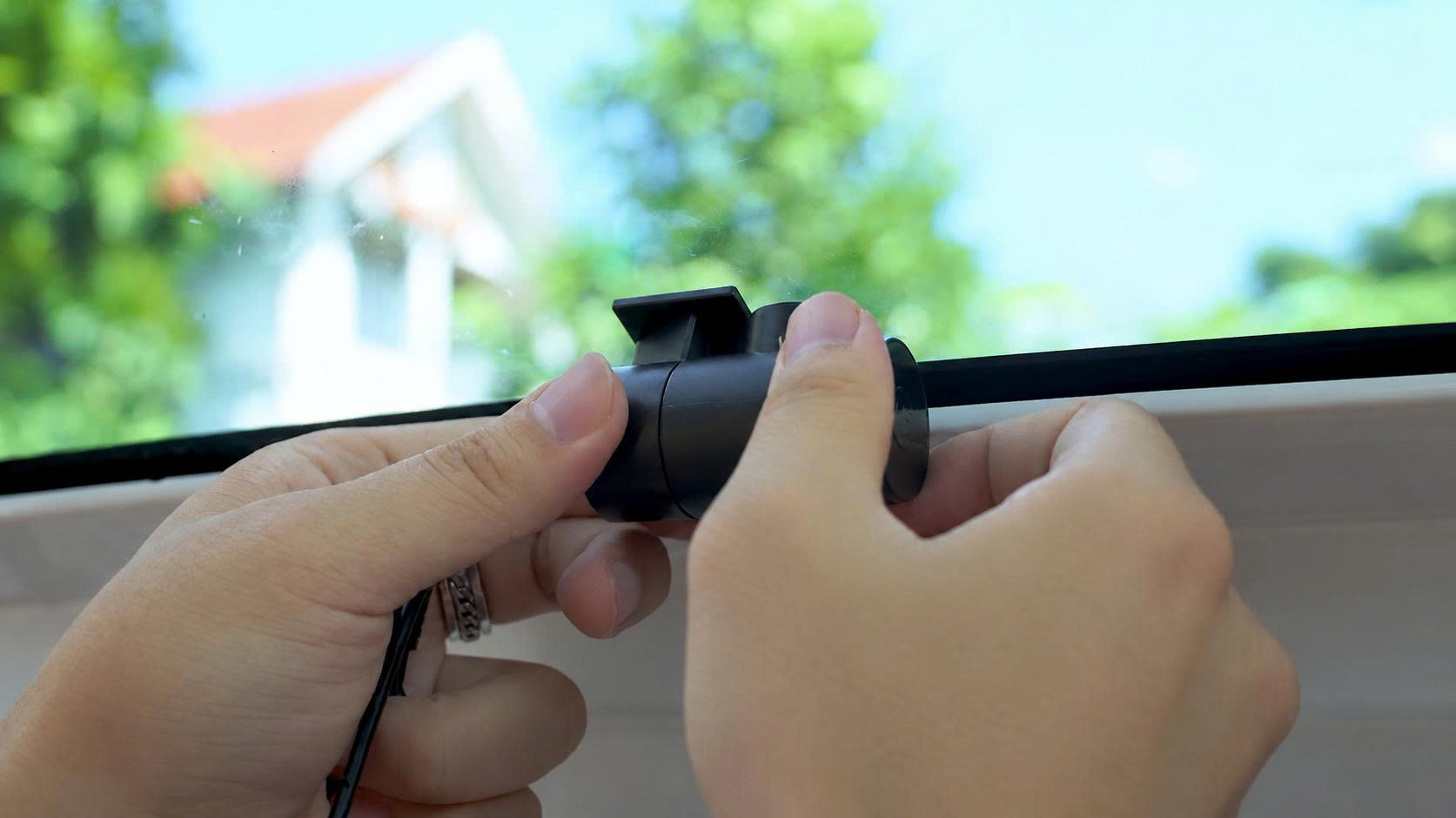

- Vị trí cam sau: Dán chính giữa kính sau xe, cách đỉnh kính từ 2 - 3 cm.

- Giấu dây: Giấu dây thừa vào ốp đèn hậu, cần khéo léo giấu dây thừa (nếu còn) vào khe giữa vỏ xe và kính sau để đảm bảo thẩm mỹ. Kết nối cáp vào camera sau và thu gọn dây.

BƯỚC 4: ĐẤU NỐI BỘ NGUỒN 3 DÂY (HỘP CẦU CHÌ)

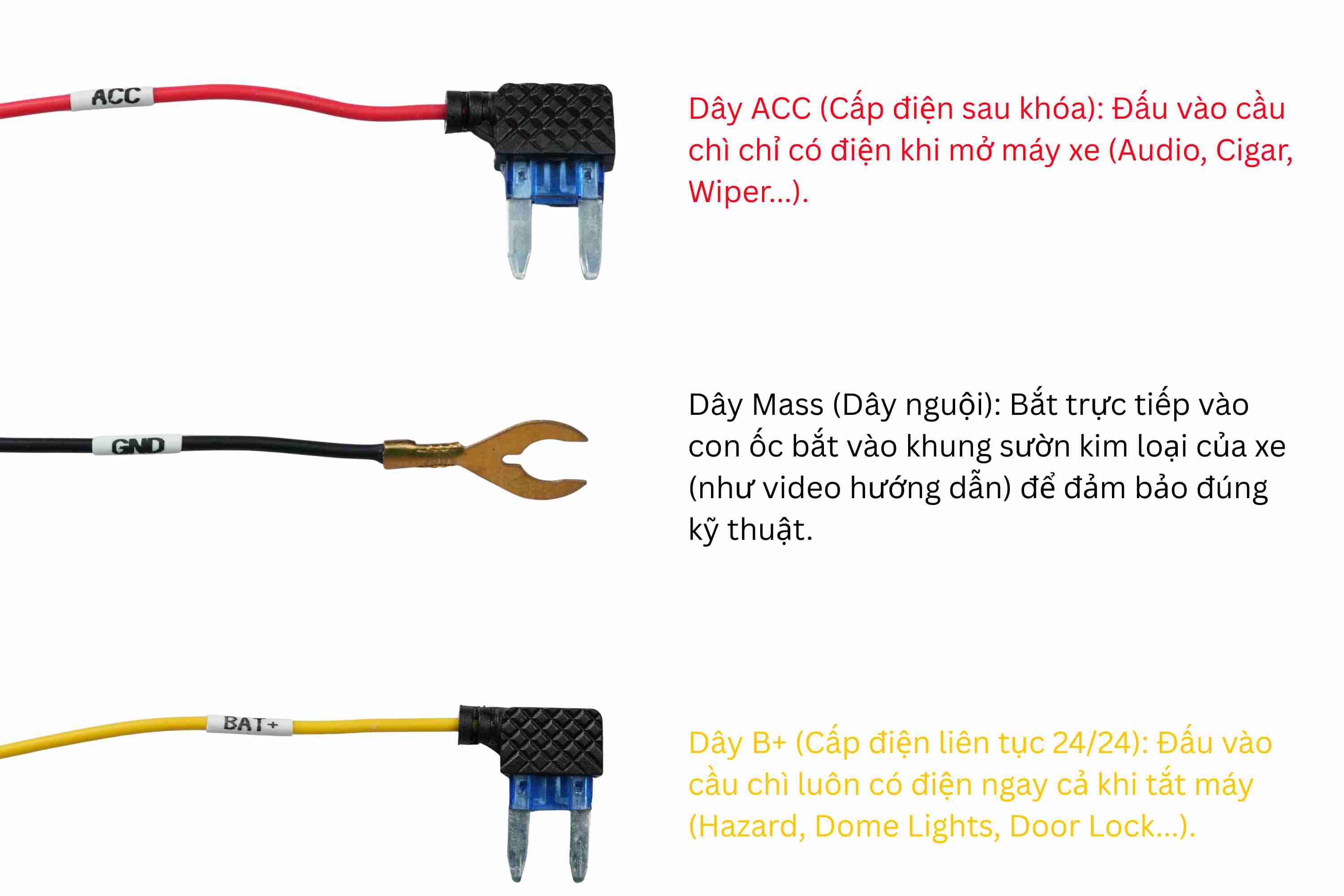

- Vị trí hộp cầu chì của VF3 nằm ở phía dưới vô lăng. Dây B+ (Cấp điện liên tục 24/24): Đấu vào cầu chì luôn có điện ngay cả khi tắt máy (Hazard, Dome Lights, Door Lock...).

+Yêu cầu kỹ thuật: Đo bằng đồng hồ thấy luôn có điện và trị số lớn hơn hoặc bằng 15A. Sau đó tắt máy, rút chìa khóa để đấu nối an toàn.

- Dây ACC (Cấp điện sau khóa): Đấu vào cầu chì chỉ có điện khi mở máy xe (Audio, Cigar, Wiper...).

+ Yêu cầu kỹ thuật: Chỉ có điện khi bật khóa xe và trị số lớn hơn hoặc bằng 10A.

Dây Mass (Dây nguội): Bắt trực tiếp vào con ốc bắt vào khung sườn kim loại của xe (như video hướng dẫn) để đảm bảo đúng kỹ thuật.

BƯỚC 5: KIỂM TRA LẠI TOÀN BỘ HỆ THỐNG

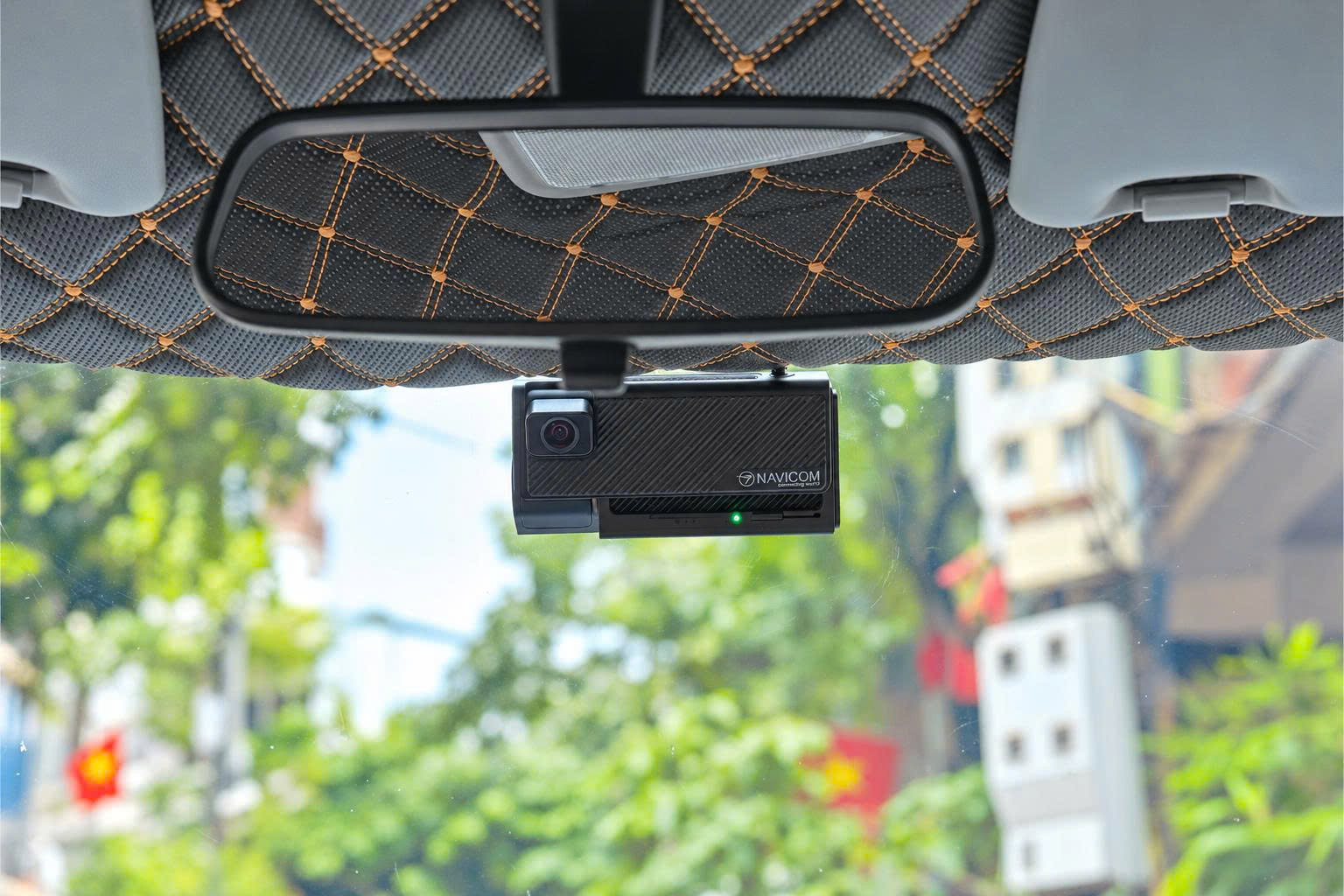

- Trạng thái đèn: Camera hoạt động đúng sẽ có đèn hiệu nhấp nháy (cả khi xe tắt hay mở máy).

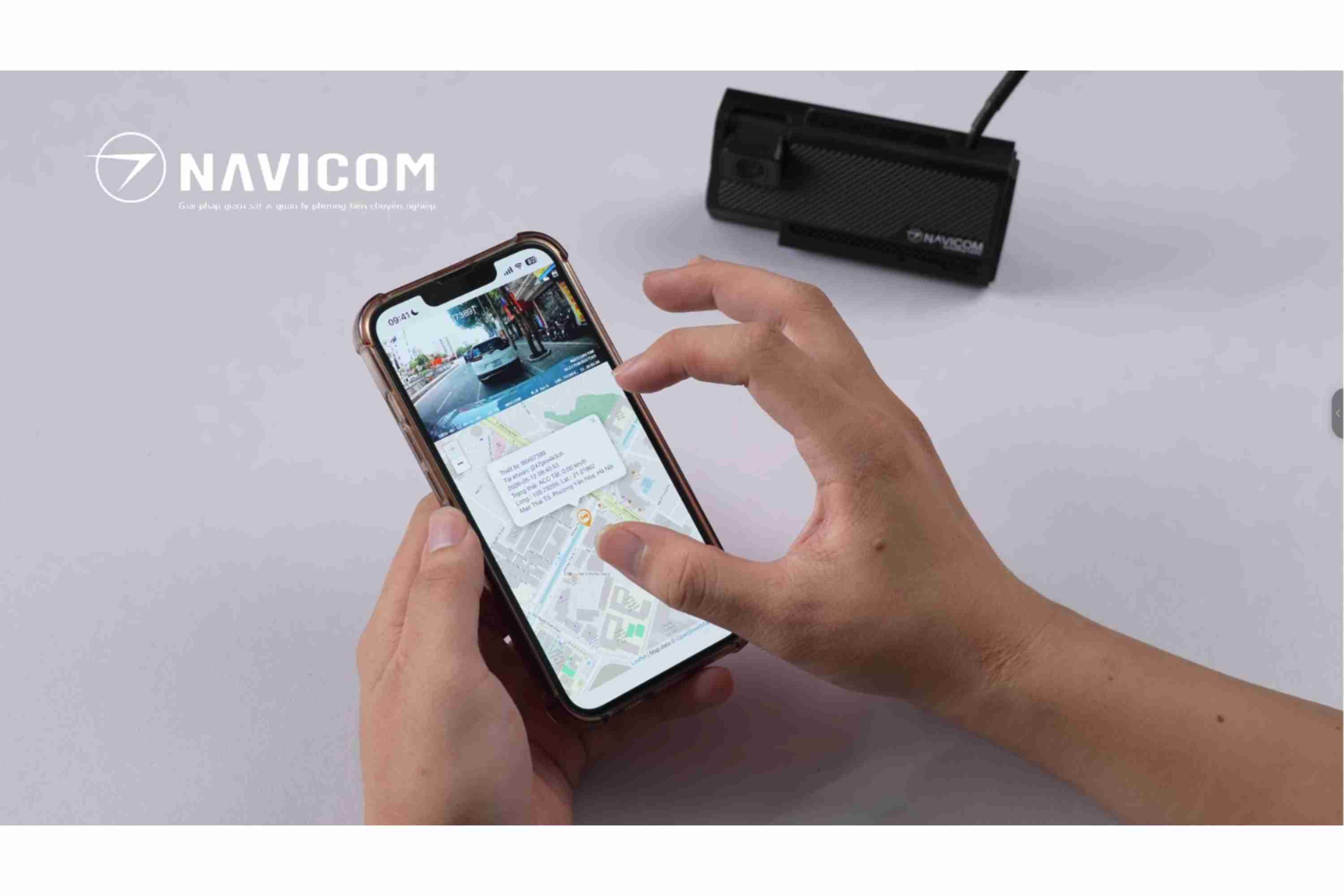

- Kiểm tra trên App: Đăng nhập tài khoản NAVICOM vào ứng dụng J247PRO. Nếu ứng dụng hiển thị rõ ràng, mượt mà cả 3 kênh camera, định vị GPS chuẩn, sai số không đáng kể thì quá trình lắp đặt thành công.
