Navicom GT7WS là dòng camera hành trình chuyên dụng dành cho xe tải, xe dịch vụ và các loại xe đường dài. Thiết bị sở hữu nâng cấp đáng giá với khả năng định vị GPS, ghi hình sắc nét và tích hợp Wi-Fi kết nối trực tiếp với điện thoại qua ứng dụng Viidure, giúp trích xuất video nhanh chóng.

QUY TRÌNH LẮP ĐẶT 5 BƯỚC CHI TIẾT

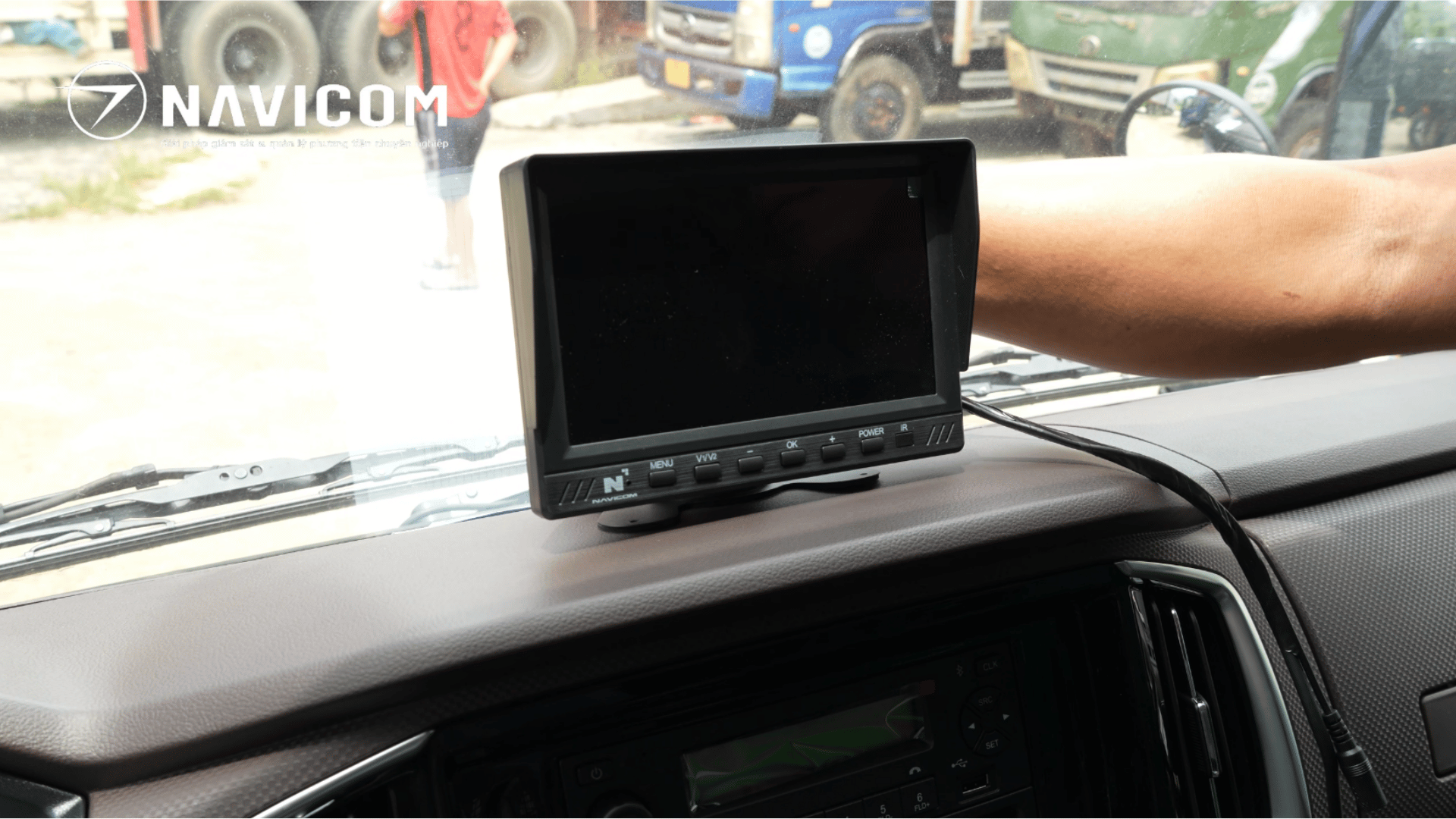

Bước 1: Xác định vị trí màn hình & Đi dây Táp-lô

1. Đặt màn hình: Chọn vị trí chính giữa bảng Táp-lô xe để đảm bảo tầm nhìn hoàn hảo nhất cho tài xế và thuận tiện trong quá trình thao tác.

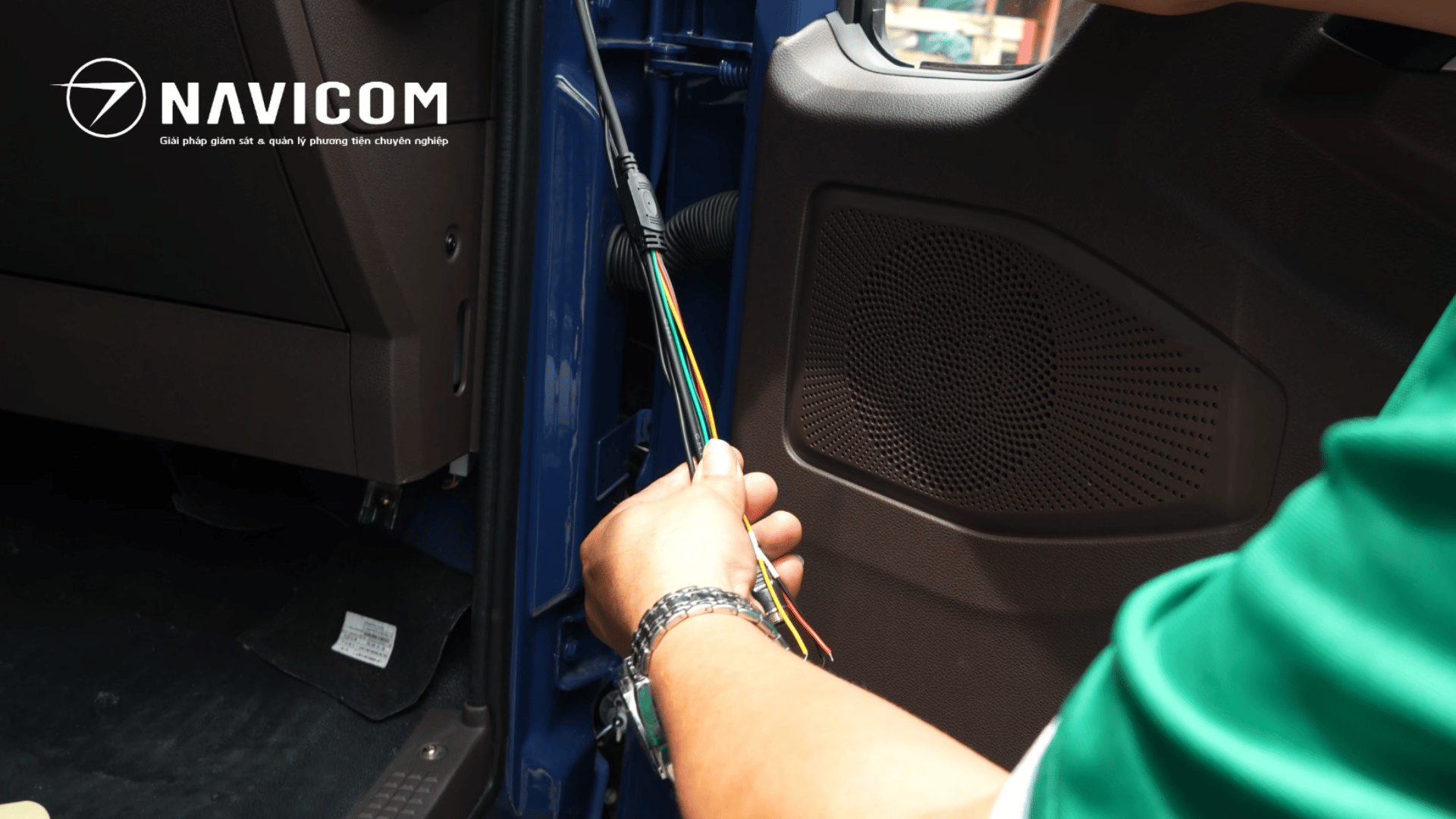

1. Đi dây nguồn & GPS:
   • Kết nối cụm dây nguồn và GPS vào phần dây nguồn màn hình
   • Giấu gọn phần dây thừa và cắm cục GPS chèn vào khe Táp-lô.
   • Luồn phần dây nguồn chạy dọc theo khe Táp-lô xuống phía dưới khu vực hộp cầu chì xe để chuẩn bị đấu điện.

Bước 2: Phân biệt và Lắp đặt Camera Trước & Sau

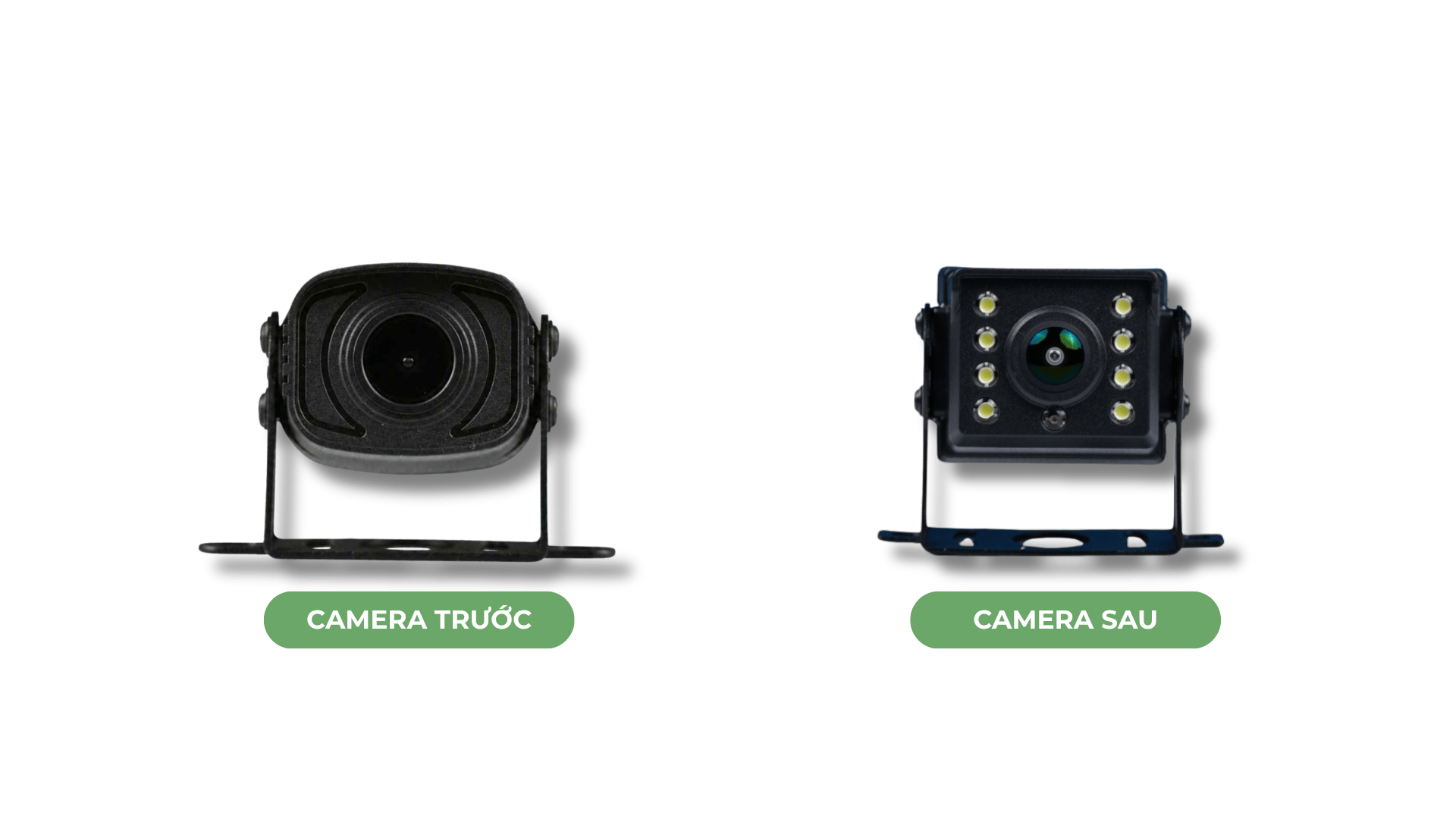

Cách phân biệt 2 mắt Camera:

• Camera trước: Thiết kế hình dạng thuôn nhỏ, không có đèn hồng ngoại.
• Camera sau: Được trang bị cảm biến hồng ngoại giúp quan sát rõ nét vào ban đêm, khi lùi xe hoặc khi soi thùng xe thiếu sáng.

Thao tác lắp đặt:

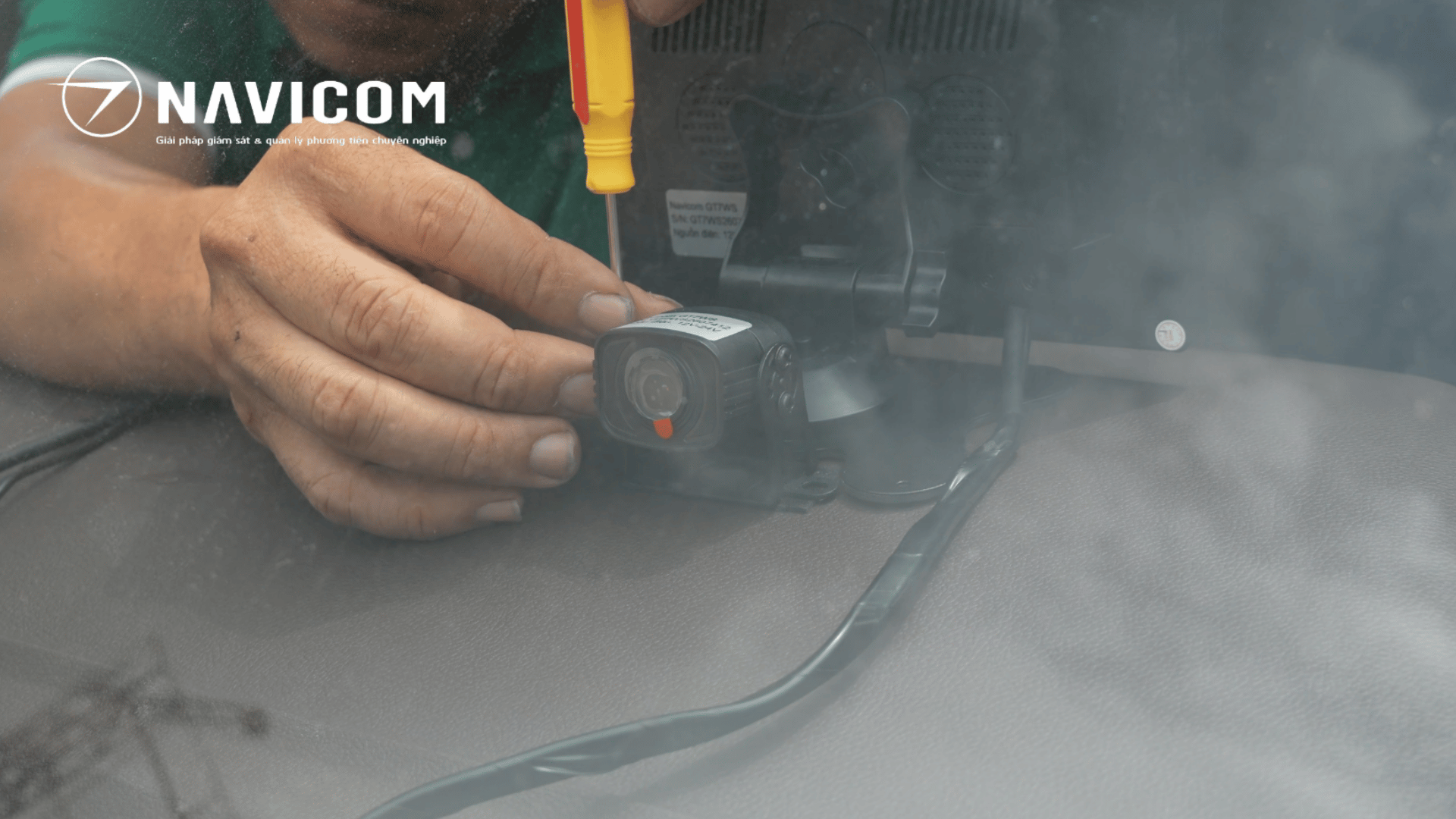

1. Lắp Camera trước:
   • Dán và cố định bằng ốc vít cụm camera ở vị trí chính giữa kính chắn gió/táp-lô phía trước để thu được khung hình cân đối, bao quát toàn bộ hành trình.
   • Luồn dây tín hiệu camera trước vào khe Táp-lô gọn gàng.

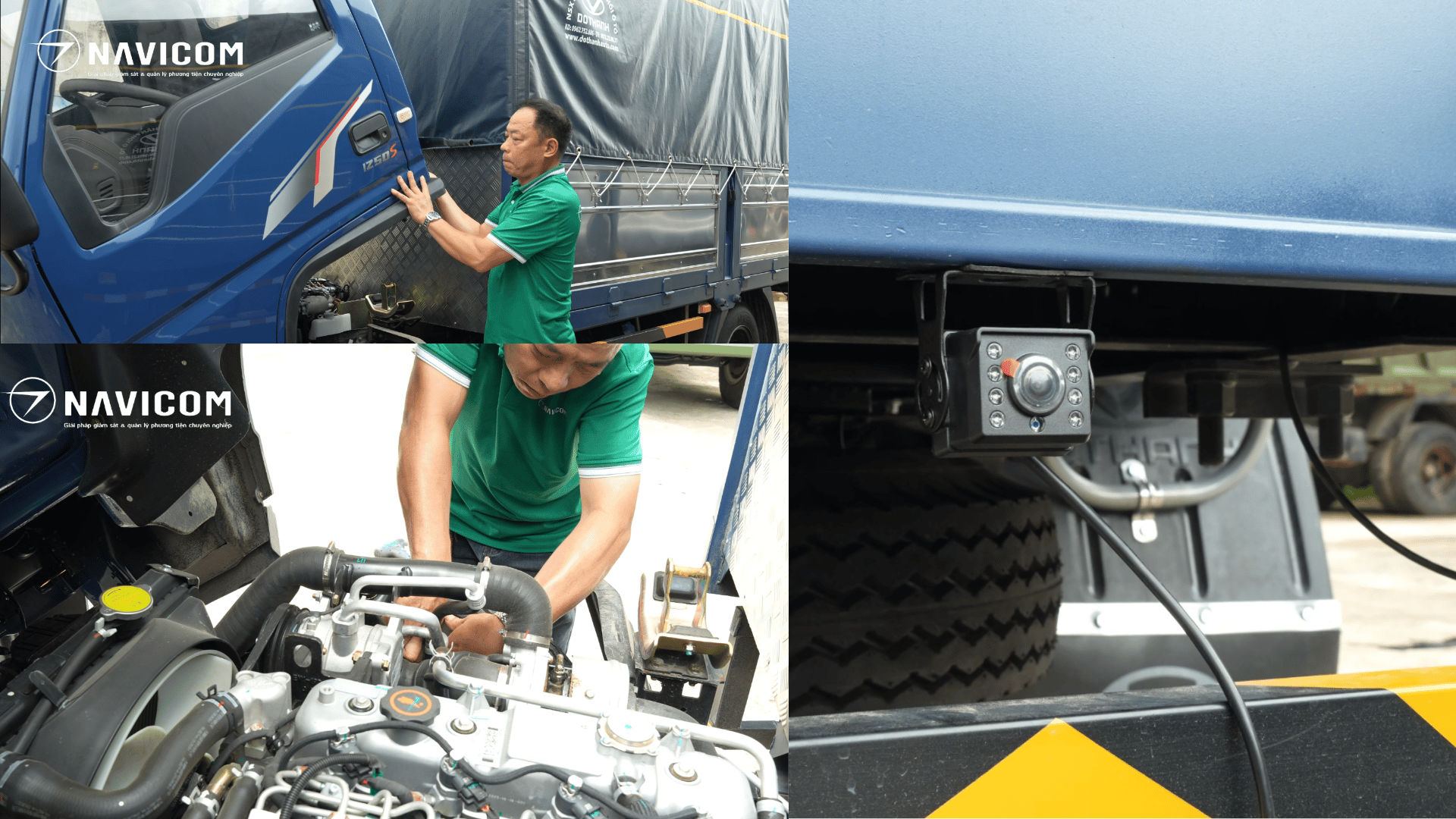

1. Lắp Camera sau:
   • Nâng đầu xe tải: Tiến hành nâng cabin/đầu xe để đi dây cáp tín hiệu dọc theo khung sườn dưới gầm xe ra tận phía đuôi xe.
   • Cố định dây: Luồn dây đi kèm theo đường dây điện nguyên bản của xe, cố định chắc chắn bằng dây thít nhựa.
   • Gắn mắt camera: Chọn vị trí chính giữa phía sau xe (hoặc bên dưới thùng xe). Cố định chắc chắn bằng ốc vít và băng dính 3M.

Bước 3: Đấu nối dây tín hiệu & Dây kích lùi

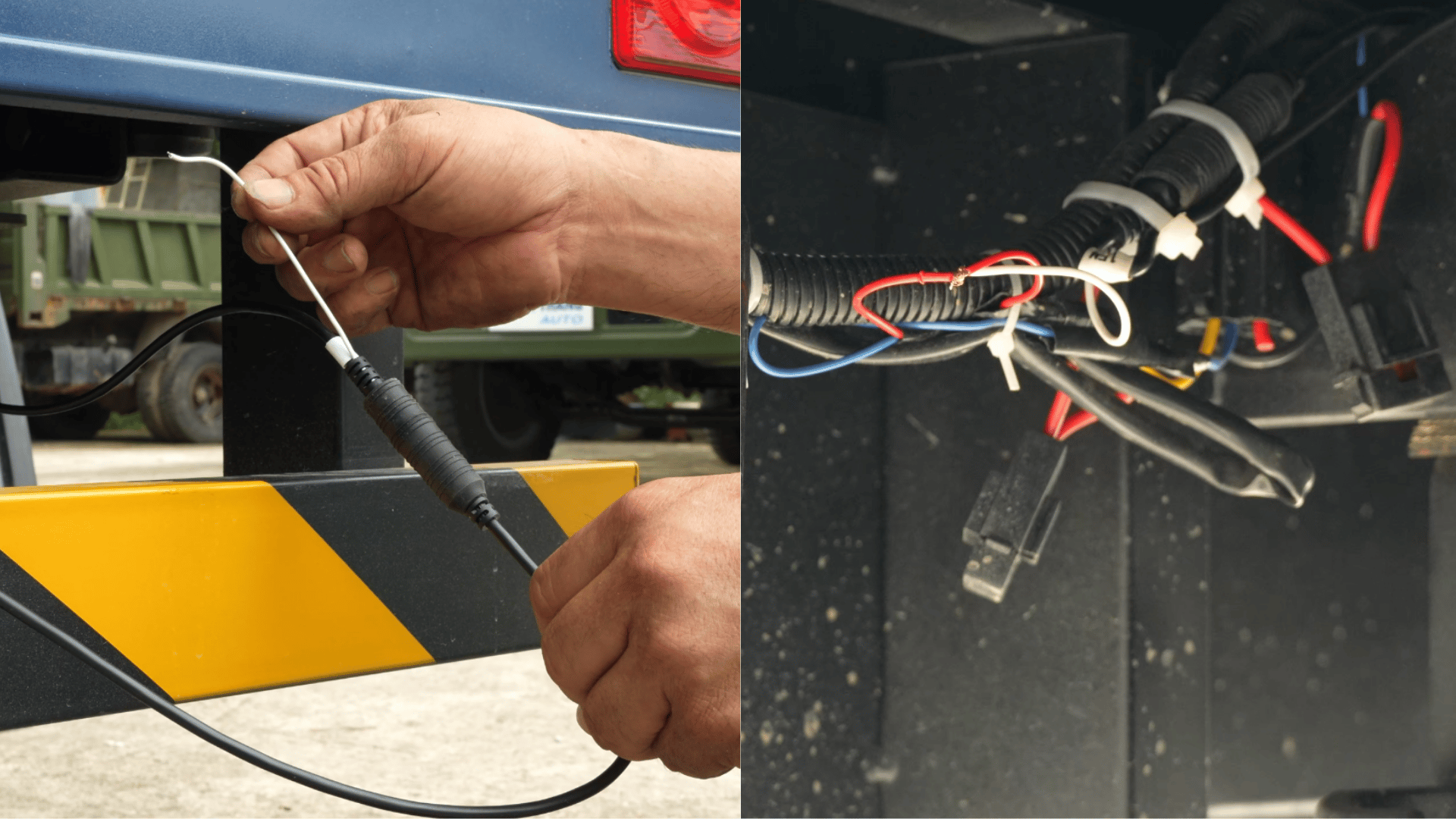

1. Đấu dây kích lùi (Dây tín hiệu đèn lùi):
   • Nối dây phụ (màu trắng) từ cụm dây camera sau vào dây nguồn dương (+) của đèn lùi xe.
   • Tuốt dây cẩn thận, đấu nối chắc chắn và quấn kín bằng băng dính cách điện màu đen để phòng tránh chập cháy khi đi trong mọi điều kiện thời tiết. Dùng dây thít nhựa buộc gọn gàng phần dây thừa.

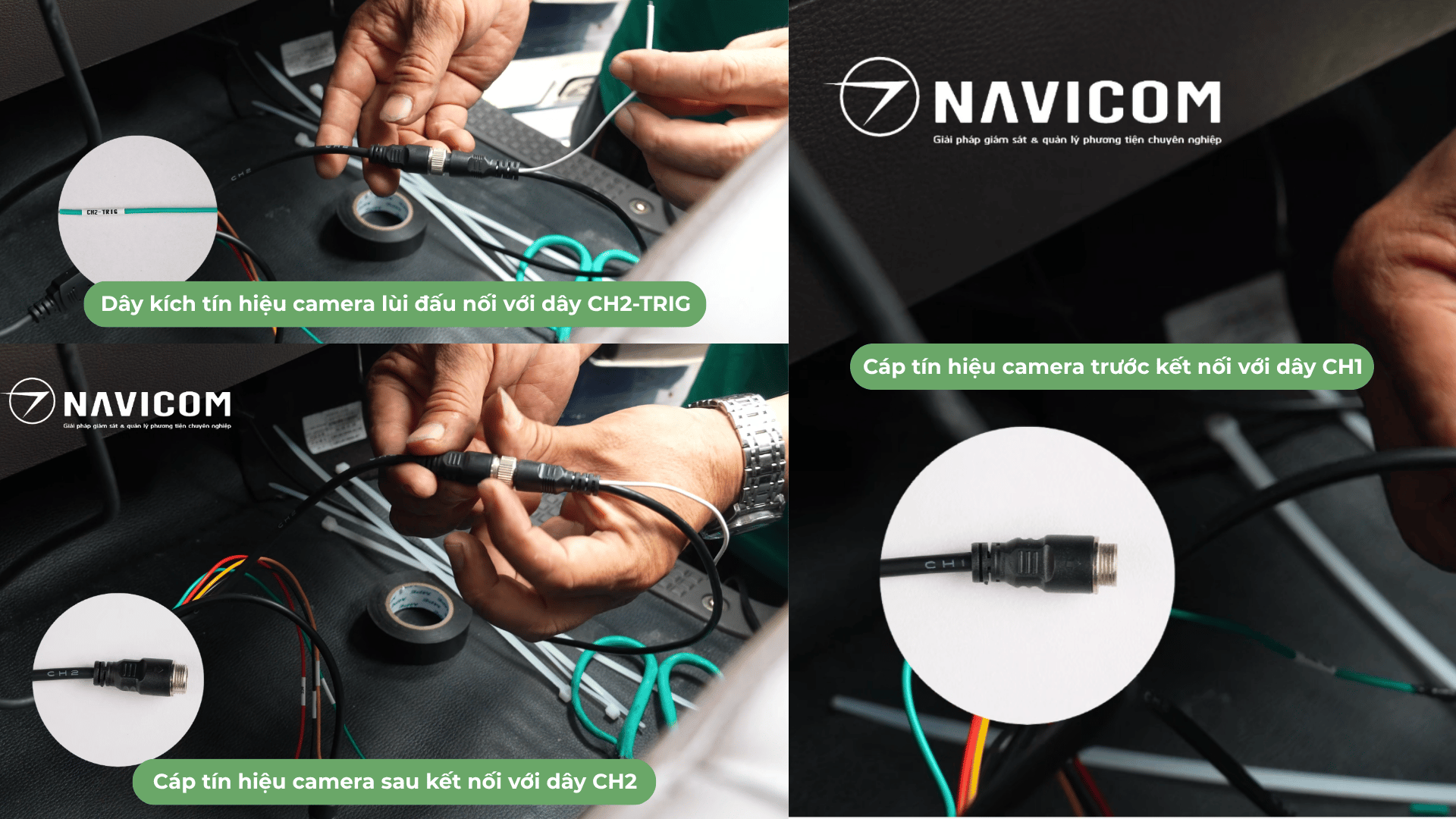

1. Cắm Jack tín hiệu vào màn hình:
   • Đường CH1: Kết nối với Jack cáp của Camera trước.
   • Đường CH2: Kết nối với Jack cáp của Camera sau.
   • Dây kích lùi (CH2 Trick): Kết nối với dây tín hiệu phụ màu trắng của CH2. (Việc kết nối đúng dây CH2 Trick sẽ giúp màn hình tự động nhảy tràn màn hình camera sau khi tài xế gài số lùi).

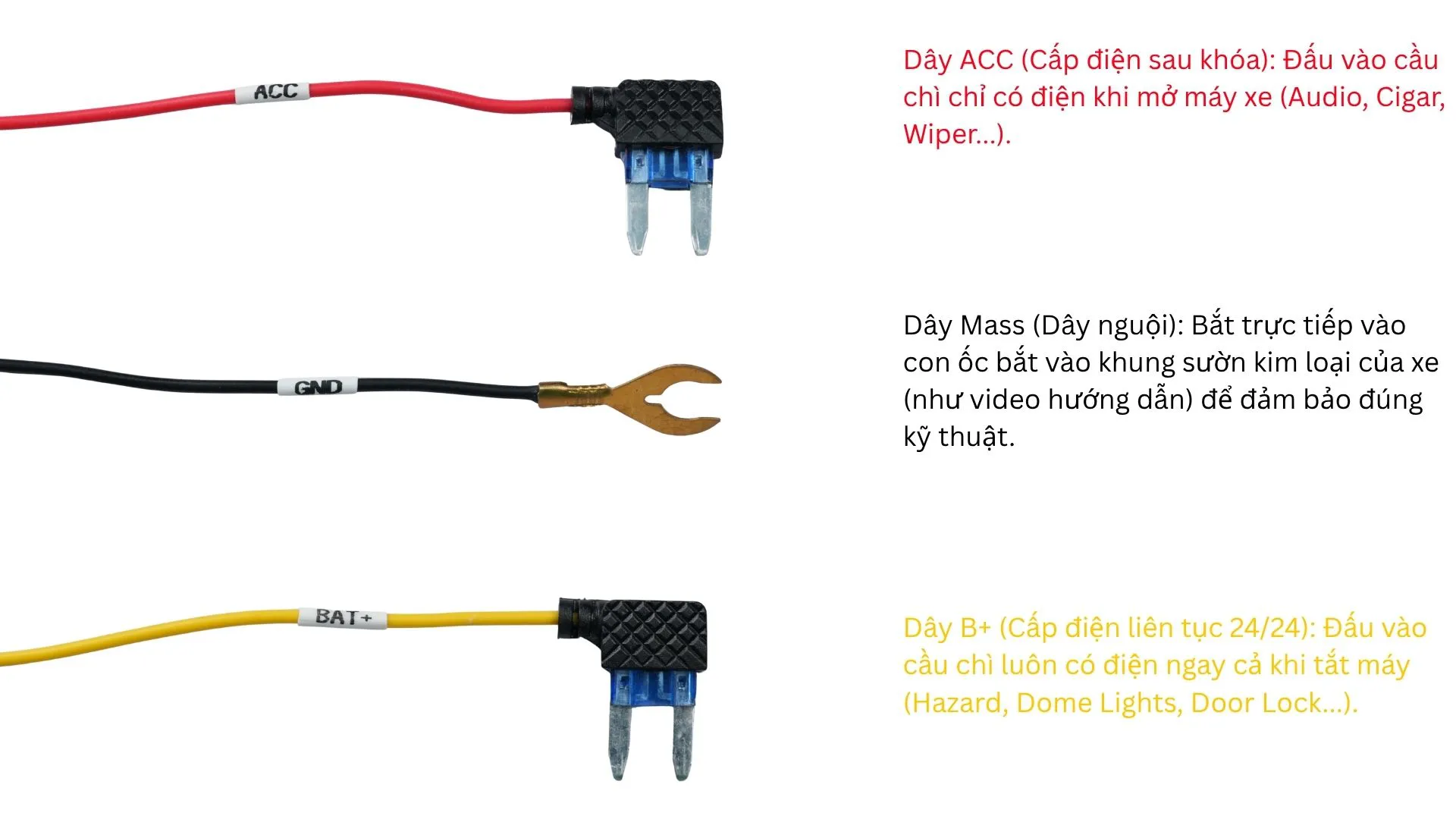

Bước 4: Đấu nối nguồn điện 3 dây vào Hộp cầu chì (ACC, B+, GND)

Dùng đồng hồ đo điện để xác định chính xác các chân cầu chì chuẩn xác:

• 1. Dây ACC (Dây nguồn sau khóa):
  • Đặc tính: Chỉ có điện khi bật chìa khóa xe (ON/ACC) và ngắt điện khi tắt máy.
  • Cầu chì gợi ý: Cầu chì tẩu thuốc (Cigar), khóa cửa (Door Lock), gạt mưa (Wiper).
  • Tiêu chuẩn: Chọn cầu chì > 10A.
• 2. Dây B+ (Dây nguồn liên tục / Dương ắc quy):
  • Đặc tính: Luôn luôn có điện 24/7 kể cả khi đã tắt máy rút chìa khóa.
  • Cầu chì gợi ý: Đèn trần cabin (Indoor Lamp), đèn phanh (Brake Lamp), cổng chẩn đoán (OBD), nguồn nhớ Radio (Radio).
  • Tiêu chuẩn: Chọn cầu chì > 15A.
• 3. Dây GND (Dây Mát):
  • Nối/bắt chặt trực tiếp vào con ốc kim loại trên khung sườn/sắt xi của xe.

Bước 5: Bật máy kiểm tra & Cấu hình thiết bị

1. Khởi động xe: Bật chìa khóa điện xe tải để cấp nguồn cho camera.
2. Xử lý sự cố nếu màn hình chưa lên hình ảnh (Không có tín hiệu):
   • Nhấn nút MENU trên màn hình.
   • Chọn mục Công thức (Cấu hình hệ thống).
   • Điều chỉnh độ phân giải đầu vào về chuẩn 1080P và nhấn OK.
   • Chờ thiết bị tự khởi động lại, hình ảnh trực tiếp từ cả 2 mắt camera trước và sau sẽ hiển thị rõ nét.
3. Kết nối ứng dụng Viidure trên Smartphone:
   • Tải ứng dụng Viidure trên CH Play (Android) hoặc App Store (iOS).
   • Bật Wi-Fi trên điện thoại, kết nối với mạng Wi-Fi do camera Navicom GT7WS phát ra.
   • Truy cập ứng dụng Viidure để xem trực tiếp, xem lại và trích xuất video hành trình nhanh chóng.
